Descubra como selecionar a solução de vedação ideal para a sua indústria, avaliando as propriedades das juntas metálicas e dos papelões hidráulicos da Teadit e Euroseal. Boa leitura!
No dia a dia da manutenção industrial, garantir o fluxo seguro de fluidos e evitar vazamentos é um dos maiores desafios dos engenheiros.
Entre as soluções mais críticas para esse processo, o sistema de vedação em tubulações e equipamentos assume um papel central na segurança da planta.
Contudo, a escolha do material de vedação adequado vai além de preencher o espaço entre dois flanges metálicos. Erros na especificação da classe de pressão, temperatura ou resistência química do material podem resultar em falhas catastróficas.
Essa falta de critério técnico costuma causar o rompimento das juntas, paradas emergenciais de linha e sérios riscos ambientais e humanos.
Neste artigo, vamos explorar as diferenças técnicas entre as duas tecnologias mais utilizadas no mercado industrial atual.
Dessa forma, você vai entender exatamente quando aplicar as tradicionais juntas de papelão hidráulico e quando investir na resiliência das juntas metálicas.
Atualmente, o mercado global exige que as indústrias operem com máxima eficiência e emissão zero de gases e fluidos tóxicos. Nesse sentido, a vedação deixou de ser apenas um insumo de manutenção para se tornar um pilar das políticas de ESG e segurança do trabalho.
Afinal, as diretrizes de controle de Emissões Fugitivas obrigam as empresas a atualizarem seus projetos de tubulações constantemente.
Desse modo, a tendência é a substituição de vedações antigas e subdimensionadas por materiais de alta performance que suportem a fadiga térmica.
É justamente aqui que a alta exigência mecânica da especificação correta do elemento selante faz toda a diferença econômica.
📚 Saiba mais em: Soluções Químicas: Guia técnico de manutenção e vedação industrial
As juntas fabricadas a partir de folhas de papelão hidráulico são clássicas na indústria devido ao excelente custo-benefício. Elas são altamente moldáveis, o que facilita a vedação em flanges irregulares, antigos ou com pequenas ranhuras de desgaste.
Sua composição mistura fibras e elastômeros, sendo dividida em categorias específicas de acordo com o fluido da tubulação:

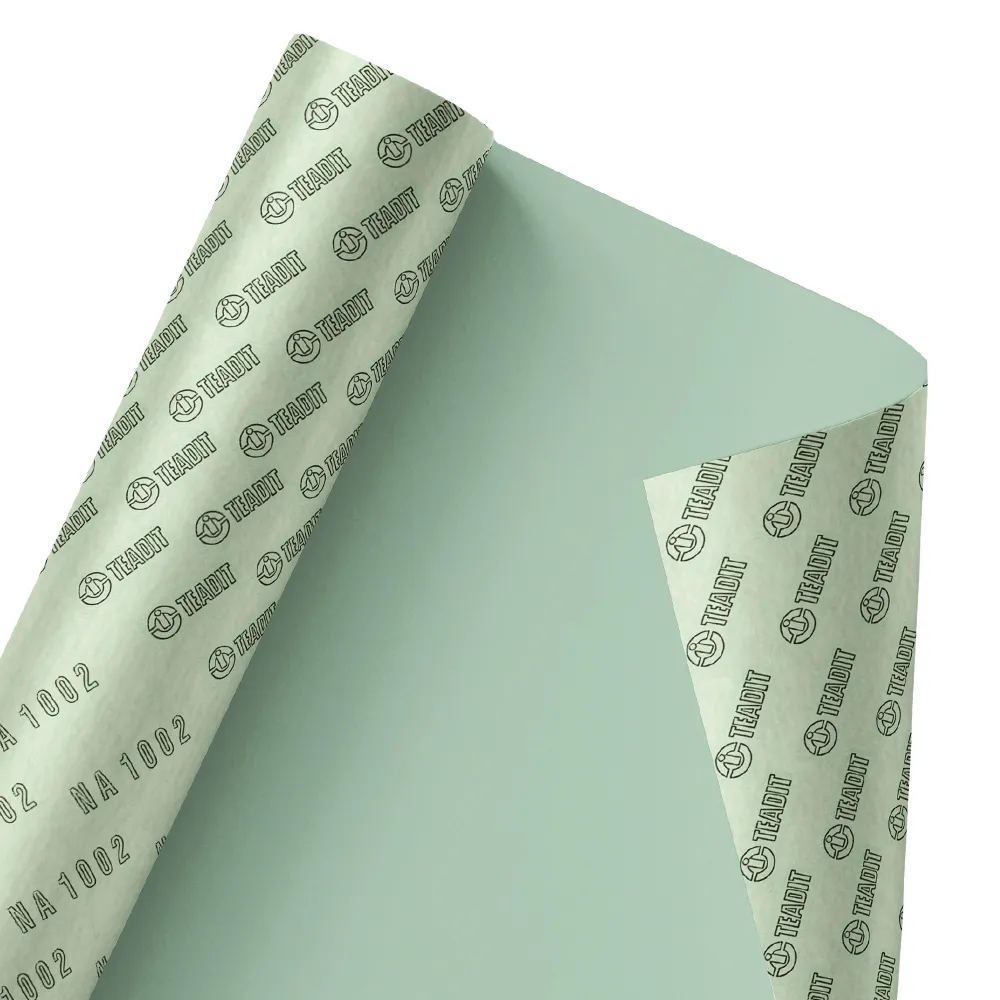

O Papelão Hidráulico Verde (NA1002), por exemplo, é a escolha universal para água, gases neutros e serviços moderados.

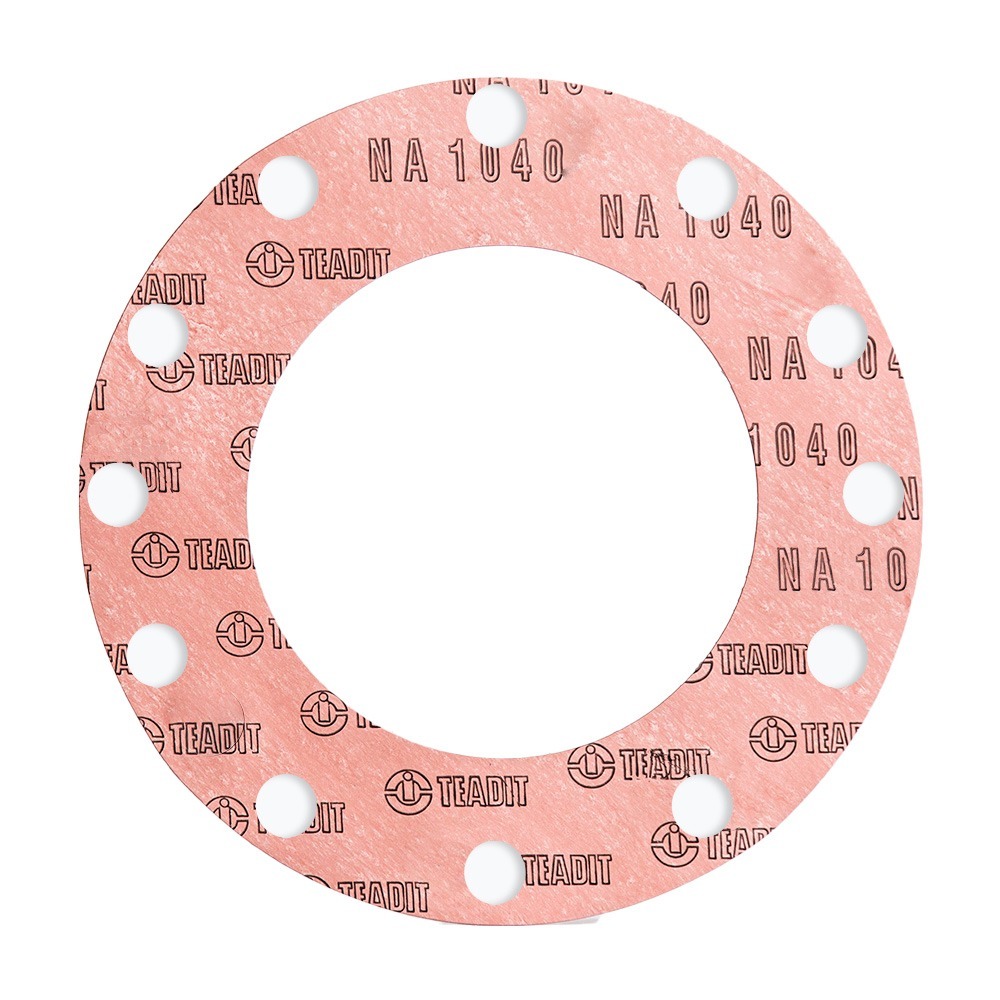

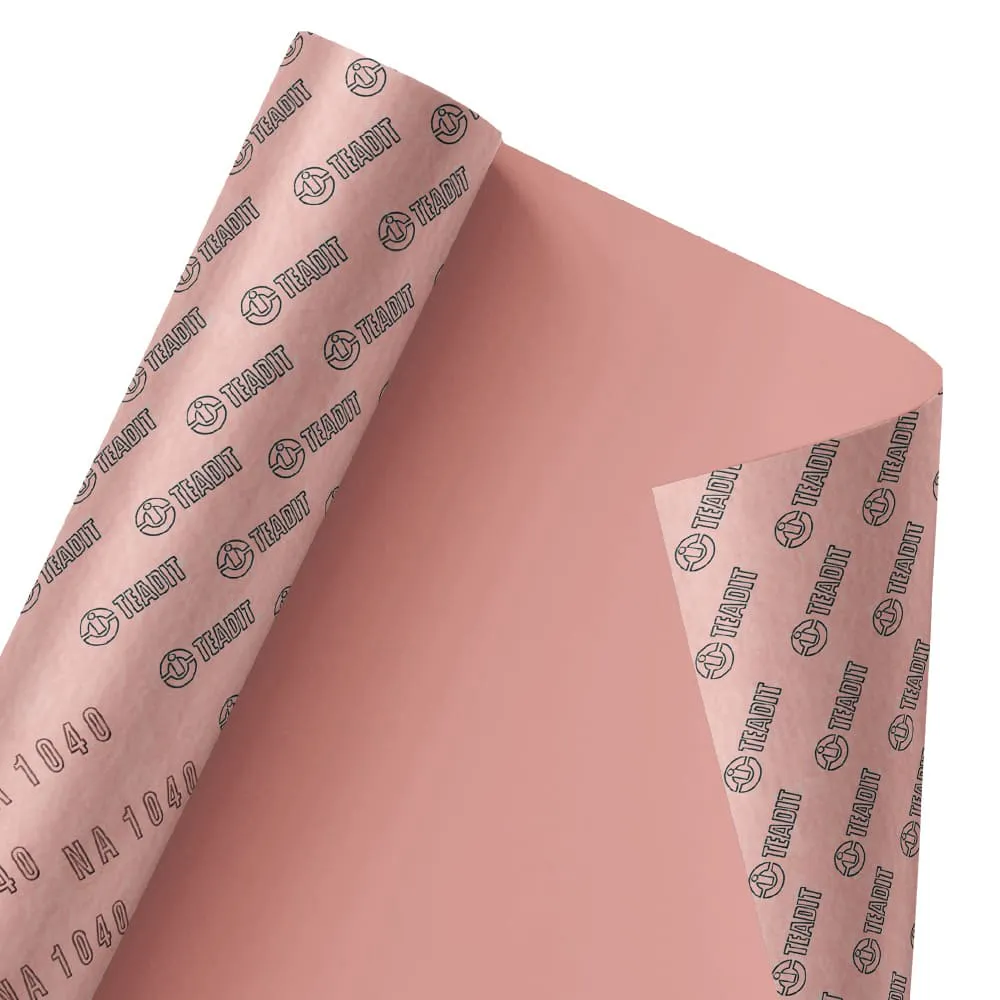

Já o Papelão Hidráulico Vermelho (NA1040) oferece resistência mecânica e química superior para fluidos térmicos e derivados de petróleo.

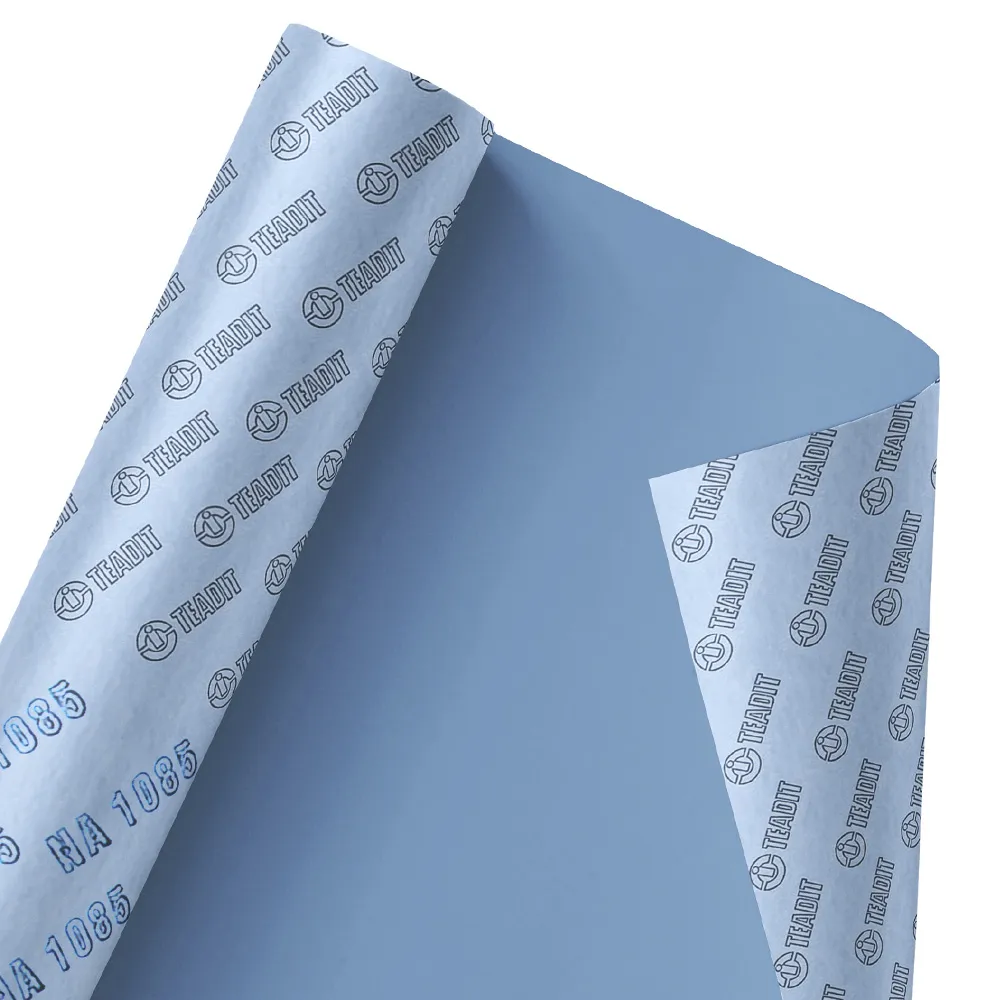

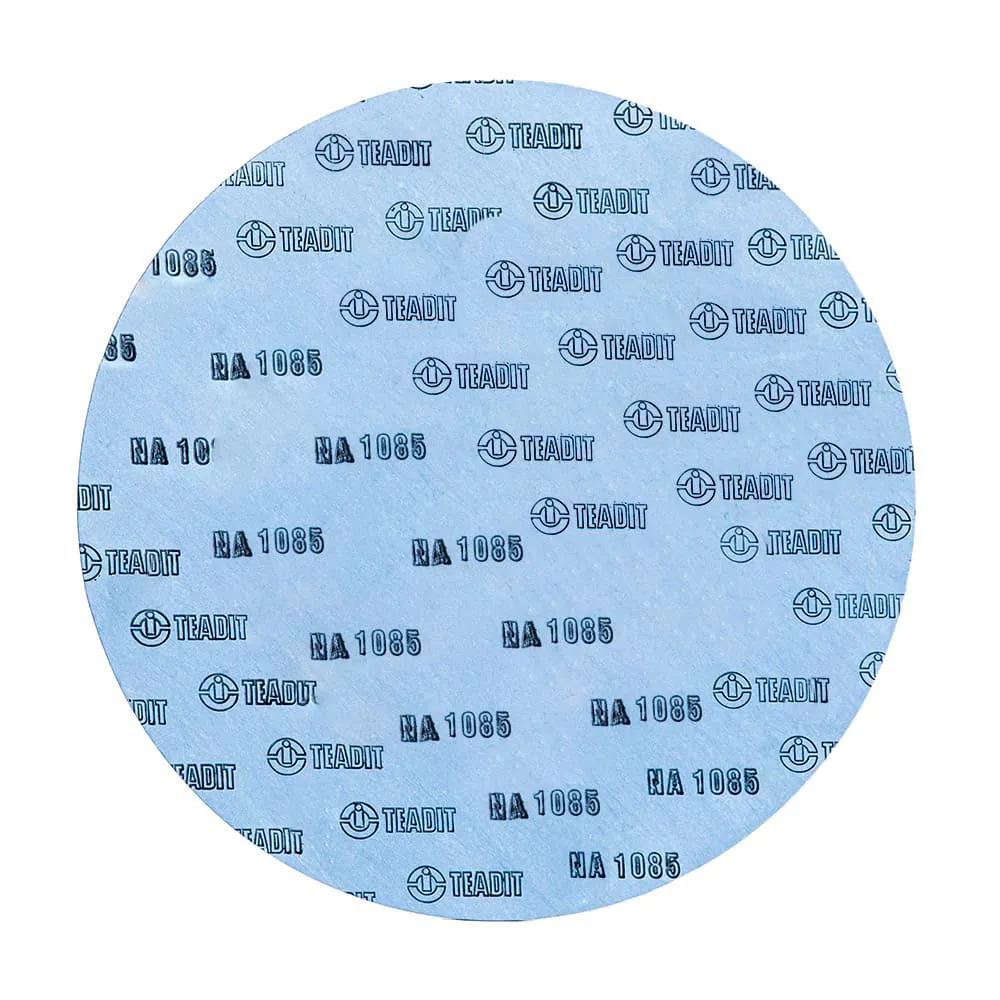

Para aplicações com água quente, vapor de baixa/média pressão e produtos químicos variados sob alta exigência técnica, o Papelão Hidráulico Azul (NA1085) destaca-se por ser formulado com fibra aramida de alta performance e isenta de amianto.

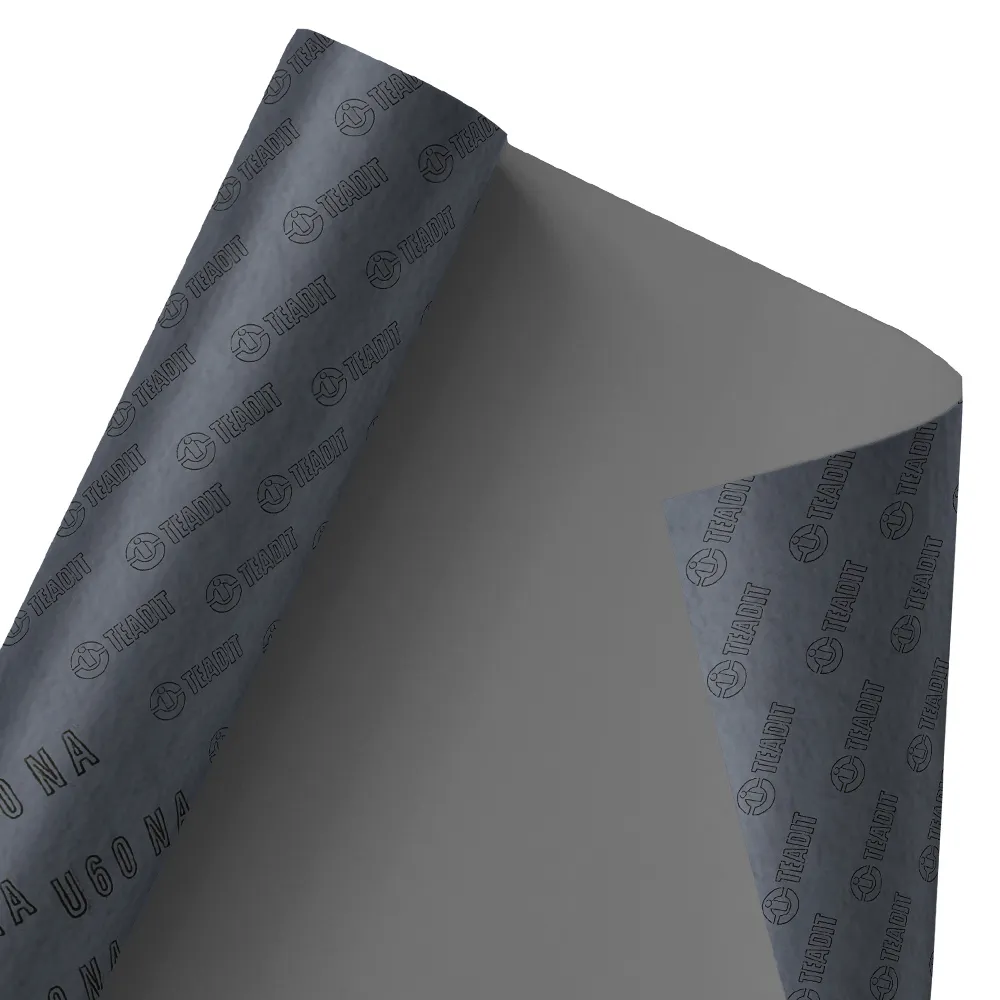

E o Papelão Grafitado com Tela Metálica (U60NA / Série "M"), identificado pela inserção metálica, conta com uma malha de aço interna que reforça a estrutura do papelão. Essa tela metálica impede o esmagamento da junta (blow-out) e garante estabilidade mesmo sob picos repentinos de pressão.
Apesar de versáteis, as juntas de papelão possuem limites térmicos claros e não são recomendadas para ciclos severos de pressão contínua.
Além de fornecer as folhas inteiras (em formatos padrão de 1,5 m x 1,5 m) para corte no chão de fábrica, a Molyplast oferece um serviço especializado de conversão e fabricação de juntas de papelão sob medida.
Contando com balancim hidráulico, matrizes e facas de corte de altíssima precisão, nossa equipe técnica produz juntas personalizadas rigorosamente de acordo com o desenho do cliente ou amostra física.

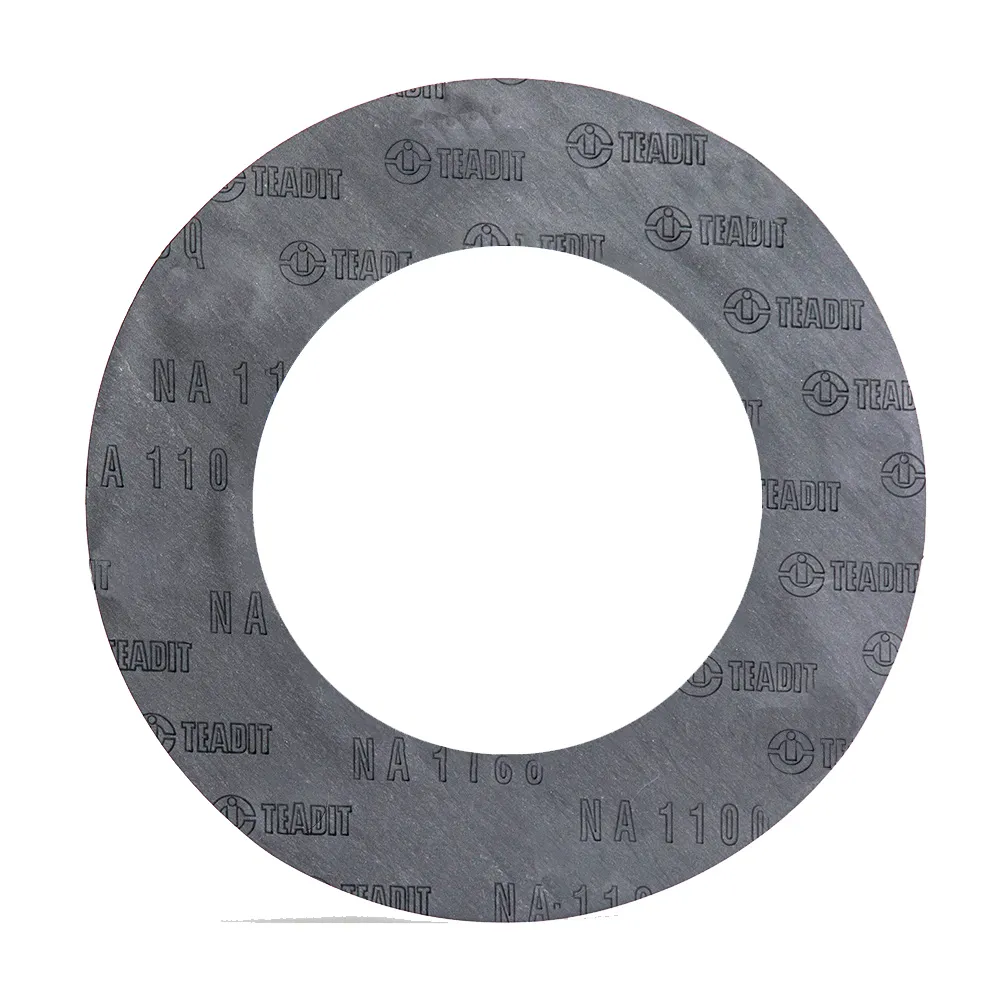

Atendemos prontamente às três (3) configurações essenciais de vedação:
Mantemos em estoque constante os modelos e diâmetros de maior rotatividade para entrega imediata.Além disso, contamos com parcerias estratégicas para o desenvolvimento sob encomenda de dimensões especiais ou grandes volumes fabris.
Quando o processo industrial envolve fluidos altamente corrosivos, como ácidos concentrados, soda cáustica, solventes agressivos ou exige grau de pureza alimentício/farmacêutico, as vedações em PTFE (Politetrafluoretileno / Teflon) e Tealon tornam-se indispensáveis.
A Molyplast disponibiliza soluções avançadas da Euroseal e Teadit para essa categoria crítica:

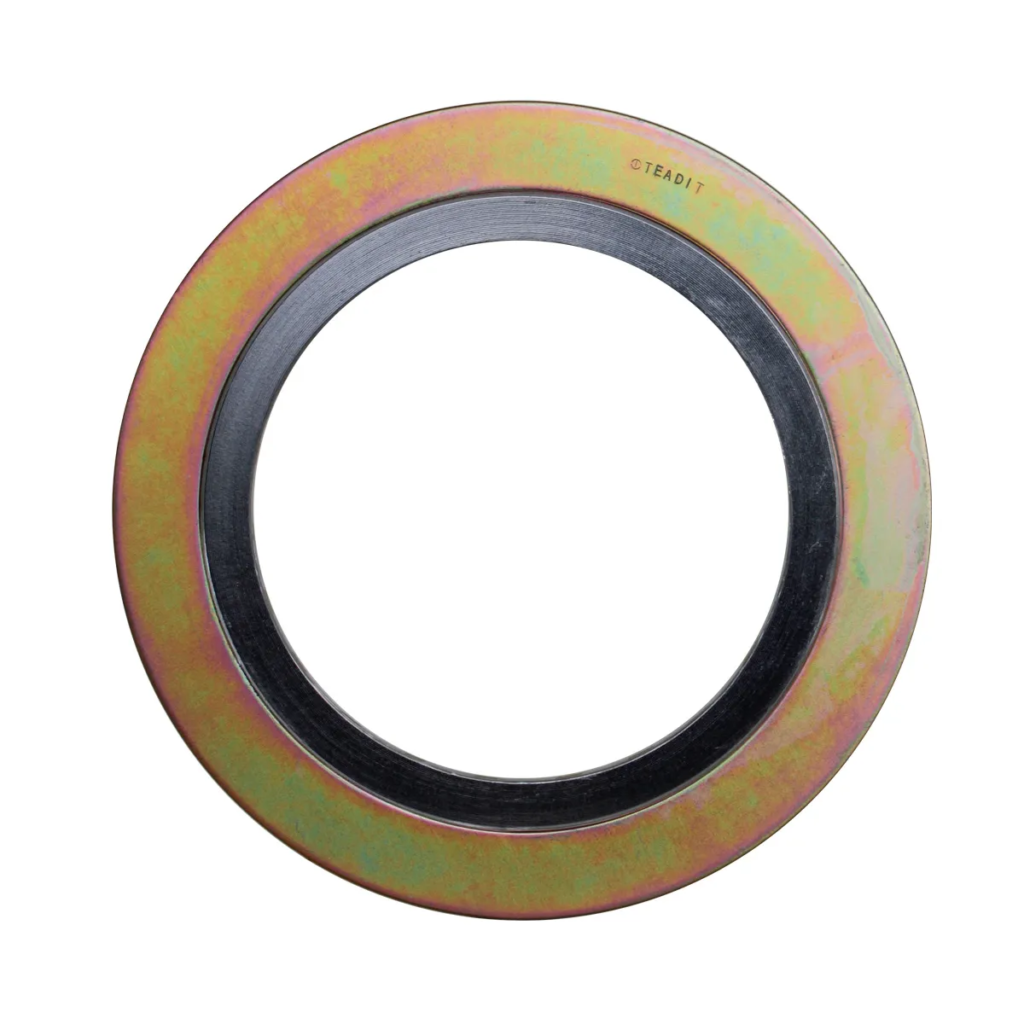

Quando os limites do elastômero são ultrapassados, as juntas metálicas espiraladas assumem o controle da vedação industrial. Sobretudo, esses componentes são projetados para atuar como uma mola de alta compressão entre os flanges, garantindo máxima resiliência.
Essa característica permite que a junta absorva vibrações, choques mecânicos e dilatações térmicas sem perder o contato selante. Compostas por fitas metálicas de Inox (304 ou 316) e enchimento de grafite flexível, elas são imunes ao ressecamento precoce.
O uso dessas vedações é padrão em indústrias de papel e celulose, usinas de energia, setor naval, químico e alimentício.

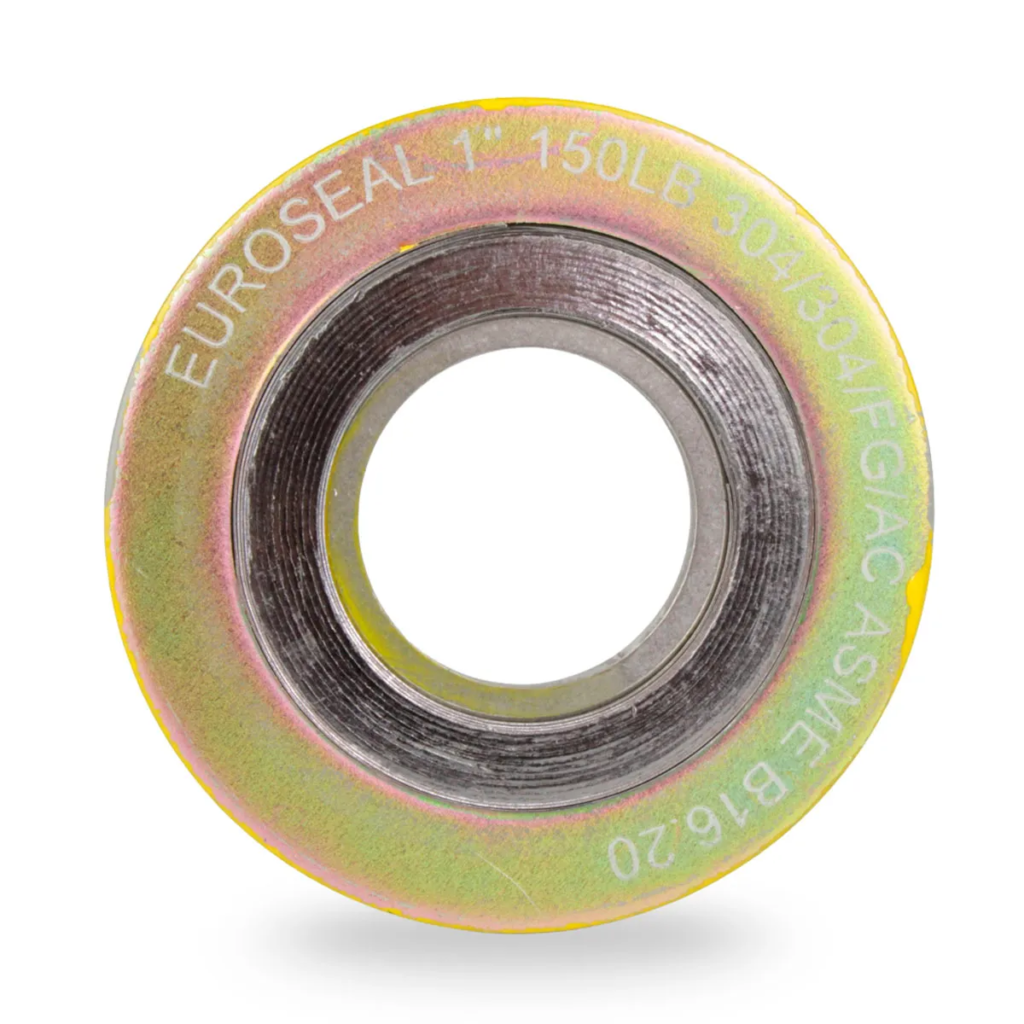

Destaque internacional no fornecimento de componentes de vedação crítica, as Juntas Metálicas Euroseal (Série E13 / ANSI B16.20) oferecem resiliência superior em ambientes de extrema severidade.
Desenvolvidas com controle rigoroso de torque de aperto e materiais nobres de alta pureza, as juntas metálicas Euroseal garantem estabilidade química e mecânica sob severa fadiga térmica, sendo referência no mercado para prevenção de vazamentos e cumprimento de metas ESG e de emissões fugitivas.
Para especificar a junta metálica correta conforme a norma ASME B16.20, é fundamental compreender a diferença construtiva das séries:
Ao contrário do papelão hidráulico, as juntas metálicas são categorizadas por classes de pressão muito bem definidas (Norma ASME B16.20).
Os modelos de 150 Lbs e 300 Lbs atendem à vasta maioria dos processos industriais de vapor, oferecendo torque seguro e vedação hermética.
Já as configurações de 600 Lbs, 900 Lbs e 1500 Lbs são exclusivas para aplicações extremas em refinarias e caldeiras superaquecidas.
Esses modelos suportam estresse mecânico contínuo sem apresentar fadiga, protegendo a vida dos colaboradores e o patrimônio da usina.
Certamente, uma vedação eficiente não termina na instalação da junta. Durante a operação de linhas de alta pressão ou fluidos tóxicos e corrosivos, vazamentos inesperados nos flanges podem lançar jatos ou respingos perigosos para o ambiente fabril.
Por isso, como complemento indispensável de proteção, a Molyplast importa e distribui a linha de Protetores de Flange em PTFE da Euroseal:

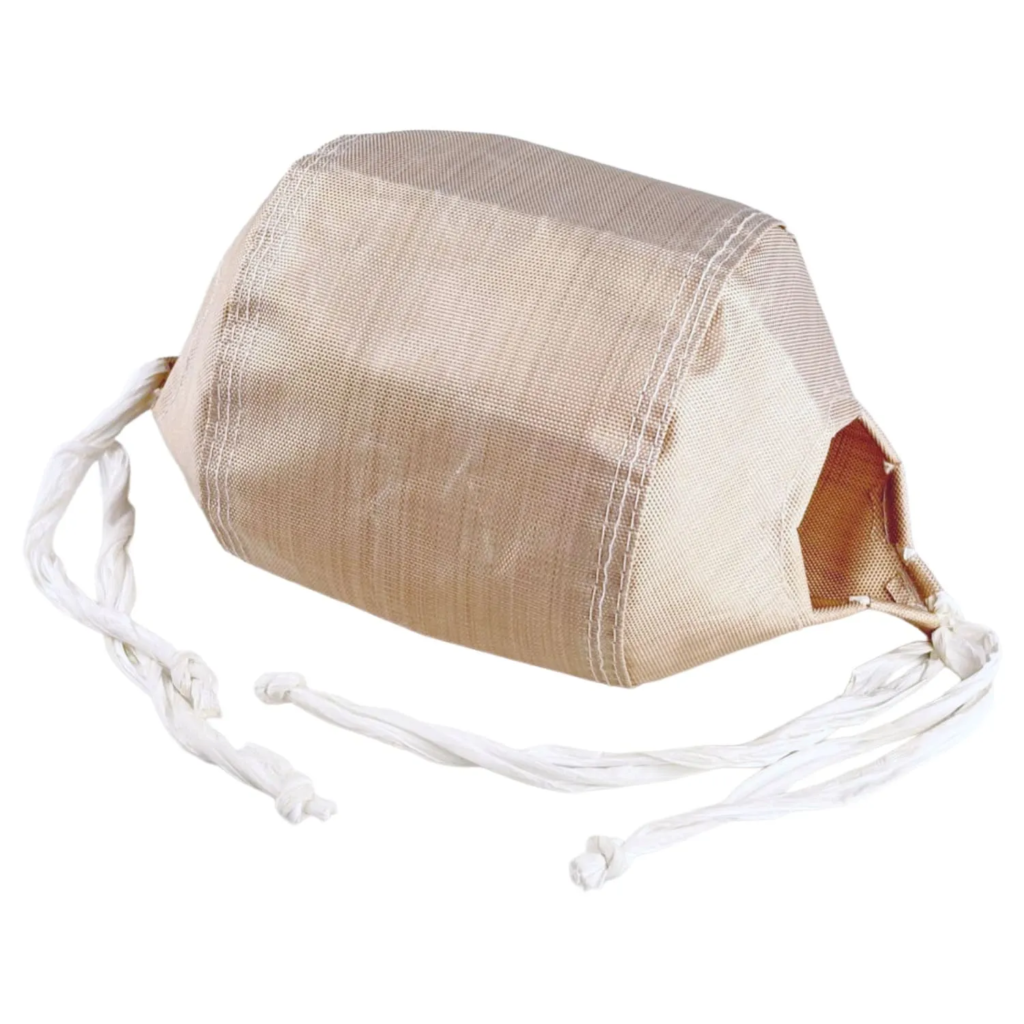

Protetor de Flange em PTFE com Indicador de pH: envolve a conexão flangeada e possui um indicador químico integrado que muda de cor instantaneamente ao entrar em contato com vazamentos de fluidos ácidos ou alcalinos, alertando a equipe de manutenção antes que ocorra um acidente.
Proteger o conjunto de flange com a tecnologia Euroseal é o investimento mais inteligente para mitigar riscos operacionais e garantir total conformidade com normas de segurança do trabalho.
Para garantir o fornecimento imediato e seguro para o seu setor de suprimentos, a Molyplast distribui as melhores marcas do mundo. Nosso portfólio inclui os catálogos da Euroseal e Teadit, oferecendo componentes homologados e certificados.
Para facilitar sua cotação e compra técnica, organizamos abaixo os principais produtos disponíveis em nossa loja online:
Juntas Metálicas Espiraladas Euroseal (Série E13 / ANSI B16.20):
Garantia de vedação precisa, resiliência e resistência à corrosão para usinas e plantas químicas (150 Lbs a 1500 Lbs).
👉 Confira as Juntas Metálicas Euroseal no site da Moly

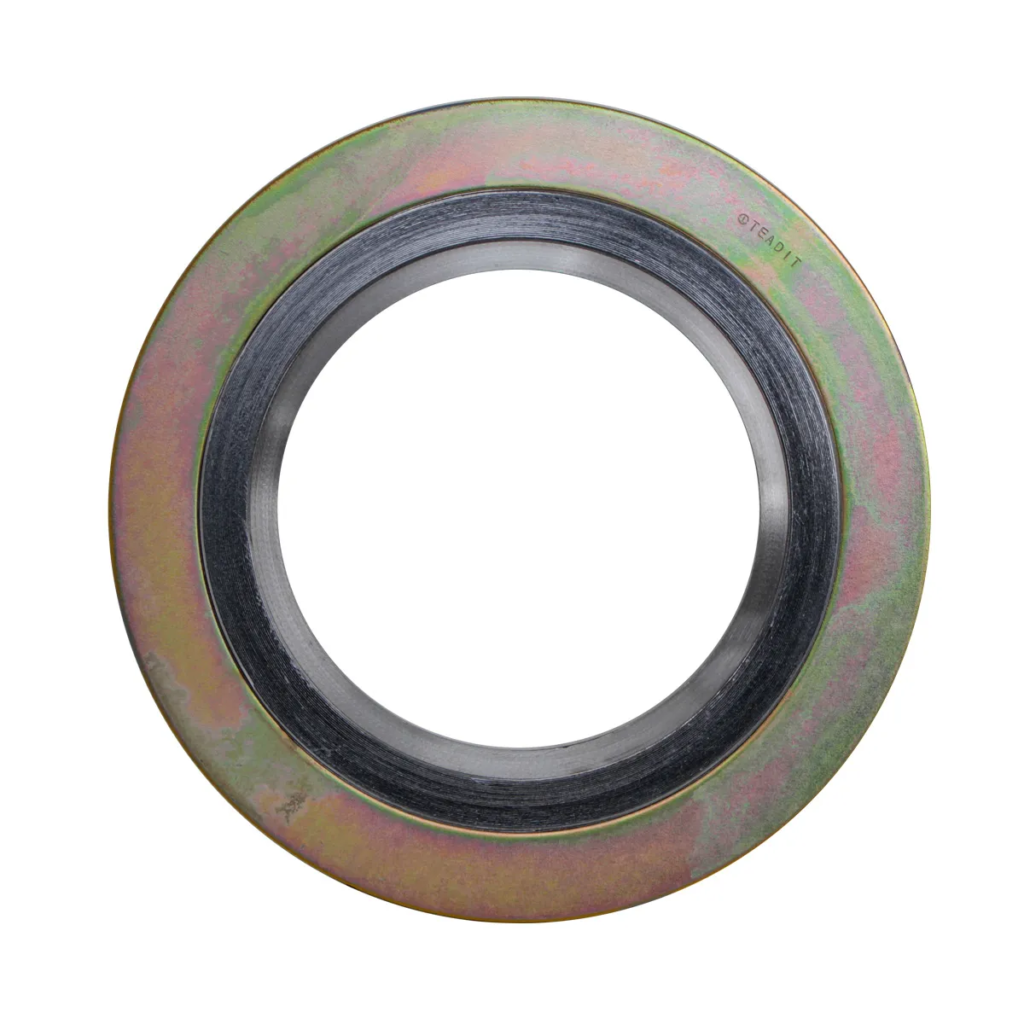

Juntas Metálicas Espiraladas Teadit (Série 913 e 913M com Anel):
Versões consagradas no mercado com e sem anel de centramento para alta pressão e ciclos térmicos.
👉 Confira as Juntas Metálicas Teadit no site da Moly
Papelão Hidráulico Teadit em Folhas:
Linhas Verde (NA1002 - universal), Vermelha (NA1040 - óleos e combustíveis) e Azul (NA1085 - água quente e vapor).
👉 Confira a linha de Papelão Hidráulico no site da Moly
Papelão Grafitado e Juntas com Tela Metálica (U60NA / Série "M"):
Folhas e juntas cegas com inserção de malha de aço anti-blow-out contra esmagamento mecânico.
👉 Confira os Papelões Grafitados e com Tela no site da Moly
Vedações em PTFE / Teflon e Tealon:

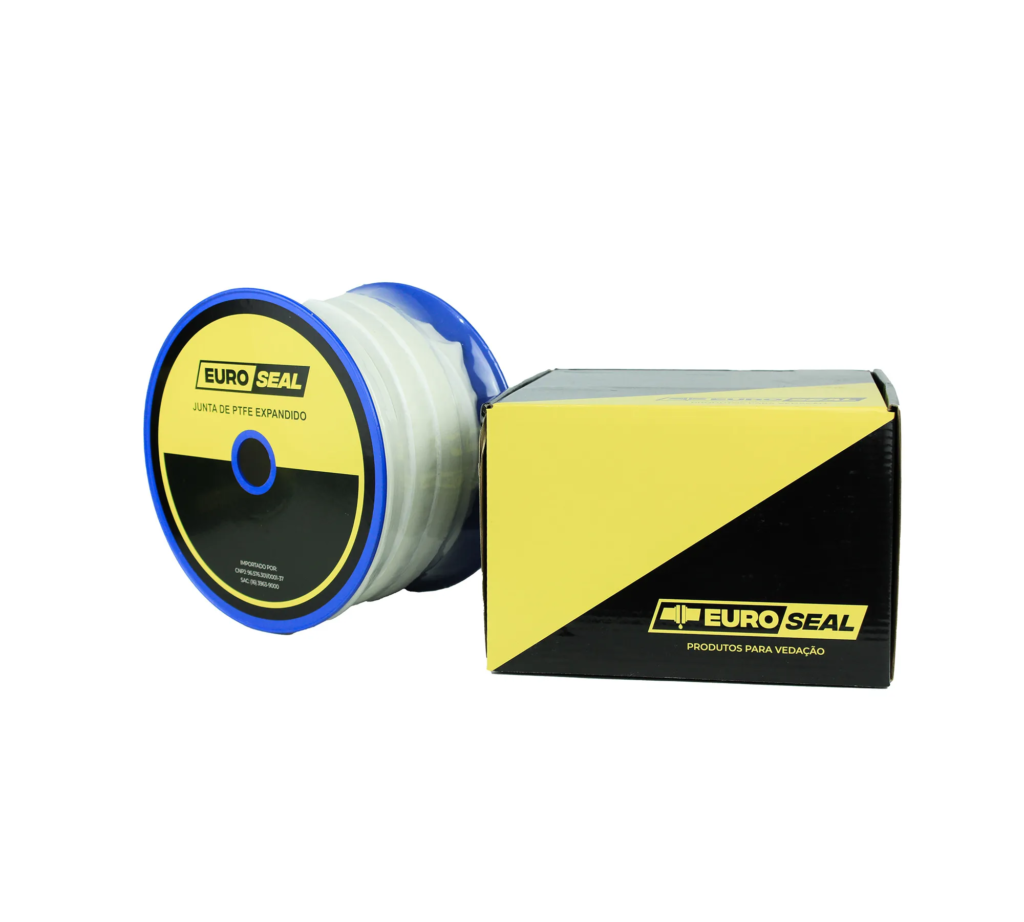

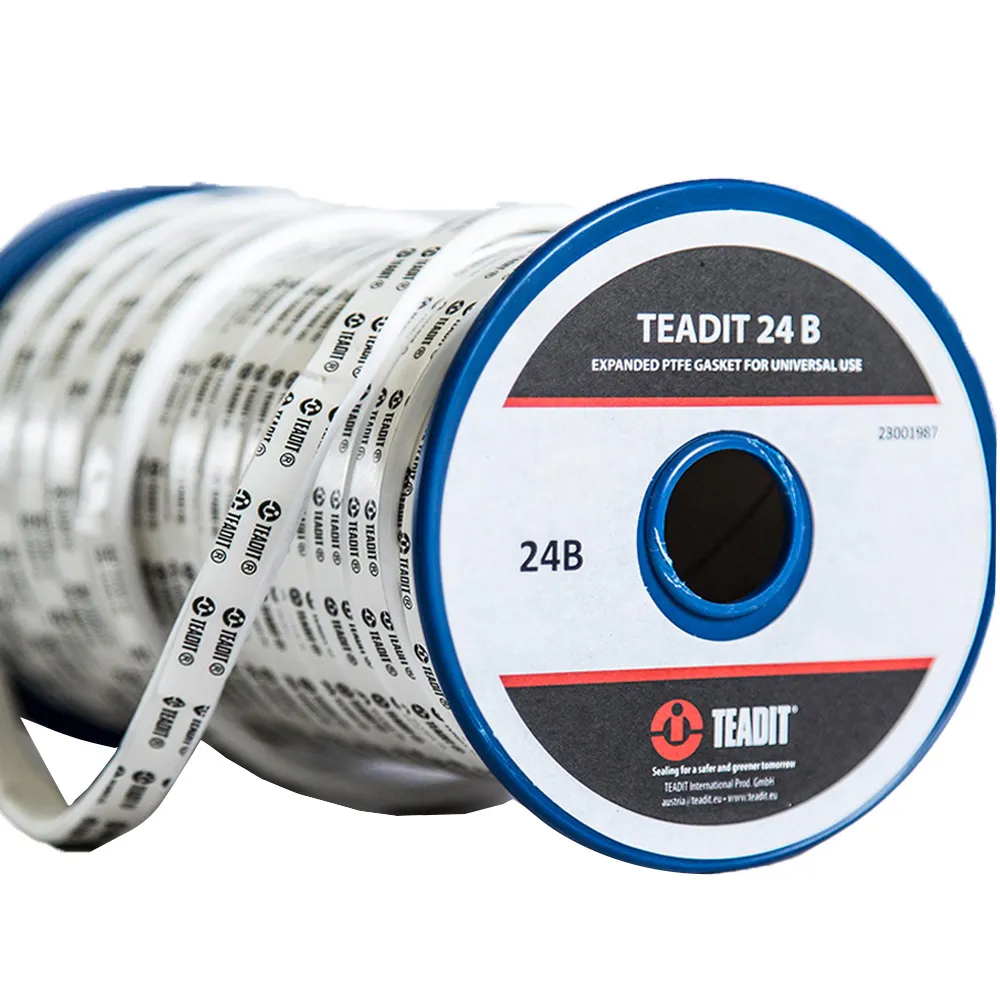

Fitas de junta em PTFE expandido (Euroseal / Teadit 24B) e juntas cegas de alta inércia química Tealon TF1580.
👉 Confira as Fitas de Junta PTFE Euroseal no site da Moly
👉 Confira as Juntas Tealon no site da Moly
Protetores de Flange em PTFE Euroseal:

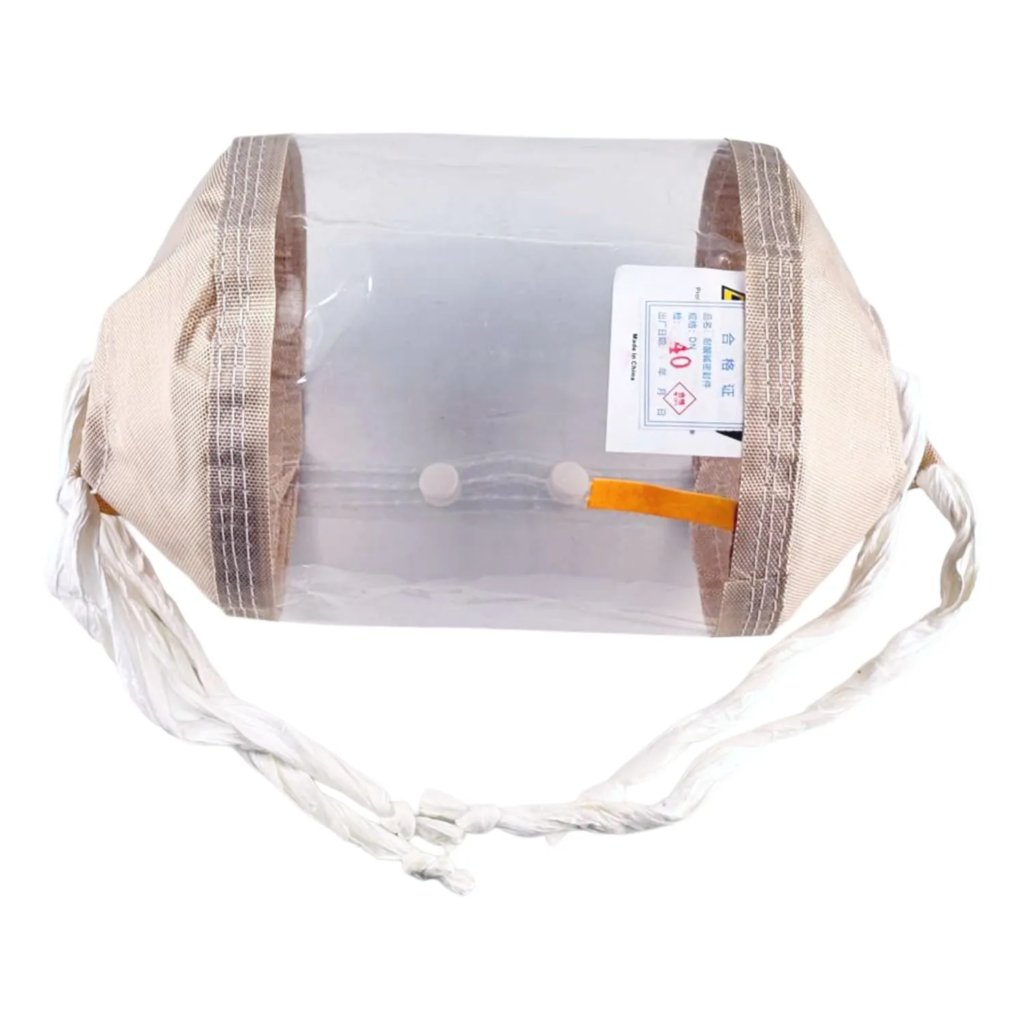

Linha completa de proteção externa para flanges com indicador químico de pH e visor transparente.
👉 Confira a linha de Protetores de Flange Euroseal no site da Moly
| Ambiente / Necessidade Industrial | Tipo de estresse dominante | Solução recomendada |
| Flanges com irregularidades e água/gases neutros | Atrito moderado e pressões operacionais baixas | Papelão Hidráulico NA1002 (Verde) |
| Linhas de derivados de petróleo, óleos e solventes | Ataque químico leve e necessidade de resistência contínua | Papelão Hidráulico NA1040 (Vermelho) |
| Água quente, vapor de baixa/média e químicos | Temperatura elevada e exigência de composto sem amianto | Papelão Hidráulico NA1085 (Azul) |
| Processos industriais com risco de pico de pressão | Pico mecânico isolado (risco de blow-out) | Papelão Grafitado U60NA (com Tela Metálica "M") |
| Flanges de formato especial ou sob desenho | Projetos customizados e necessidades exclusivas de furação | Fabricação de Juntas sob medida Molyplast (Balancim) |
| Fluidos altamente corrosivos, ácidos e soda cáustica | Ataque químico severo e exigência de inércia total | Fita de PTFE Expandido ou Tealon (Euroseal / Teadit) |
| Flanges padrão, linhas de vapor e utilidades | Pressão contínua e ciclos térmicos repetitivos | Juntas Metálicas Série 913 ou 913M (150 a 300 Lbs) |
| Sistemas críticos, caldeiras e alta pressão | Condições mecânicas extremas e vibração severa | Juntas Metálicas Série 913M com Anel (600 a 1500 Lbs) |
Especificar a tecnologia de vedação adequada transcende a engenharia de materiais; é uma decisão financeira inteligente. O uso de juntas com o dimensional técnico correto minimiza paradas não programadas e perdas de insumos valiosos, como vapor e gás.
A aplicação de produtos de alta performance, como as espiraladas Euroseal e as folhas Teadit, protege o sistema produtivo contra vazamentos crônicos.
Garantir o componente correto, com um parceiro logístico eficiente, é o caminho mais rápido para elevar o MTBF (Tempo Médio entre Falhas) da fábrica.
📖 Veja também: Lençol de borracha: Guia técnico de especificações para o setor industrial
Entender a dinâmica entre papelões hidráulicos, serviços de fabricação personalizada e a engenharia das juntas metálicas transforma a eficiência da sua rotina de manutenção.
Saber especificar o elemento de vedação exato protege a vida da sua equipe técnica e garante o cumprimento das normas ambientais. Para ter acesso às melhores soluções do mercado global, conte com a parceria estratégica da Molyplast.
Somos especialistas no setor de suprimentos MRO, unindo consultoria em engenharia de aplicação, estrutura de corte de juntas e amplo estoque para envio imediato a todo o Brasil.
