Neste guia, você vai aprender como identificar, montar e cuidar das correias em V, além de conhecer os problemas mais comuns e como solucioná-los.

As correias ditas de transmissão em perfil V são essenciais para o funcionamento de inúmeros sistemas industriais, garantindo eficiência e segurança na transmissão de potência. No entanto, para que desempenhem seu papel corretamente, é fundamental que sejam instaladas e mantidas de forma adequada.

Objetivo da Montagem Correta

O processo de instalação correto assegura:

• Maior eficiência do sistema

• Segurança operacional

• Aumento da vida útil dos componentes

Requisitos Técnicos Antes da Montagem

Antes de instalar, você deve sempre verificar alguns pontos:

Identificação do perfil da correia em V (A, B, C, D, etc.)

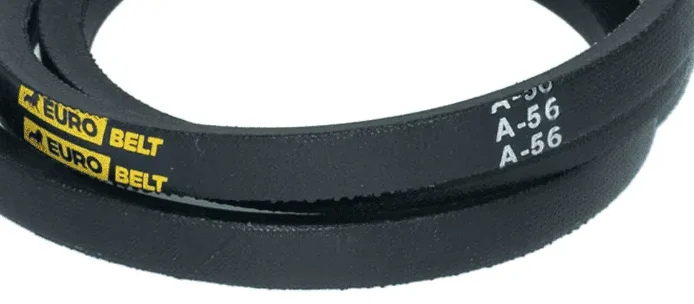

• Se houver marcações visíveis, como na imagem abaixo (perfil A, tamanho 56) use-as como referência.

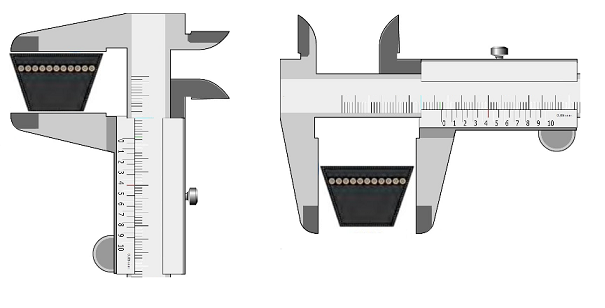

• Caso contrário, utilize um paquímetro ou medidor de perfil para conferir largura e altura.

Comprimento adequado

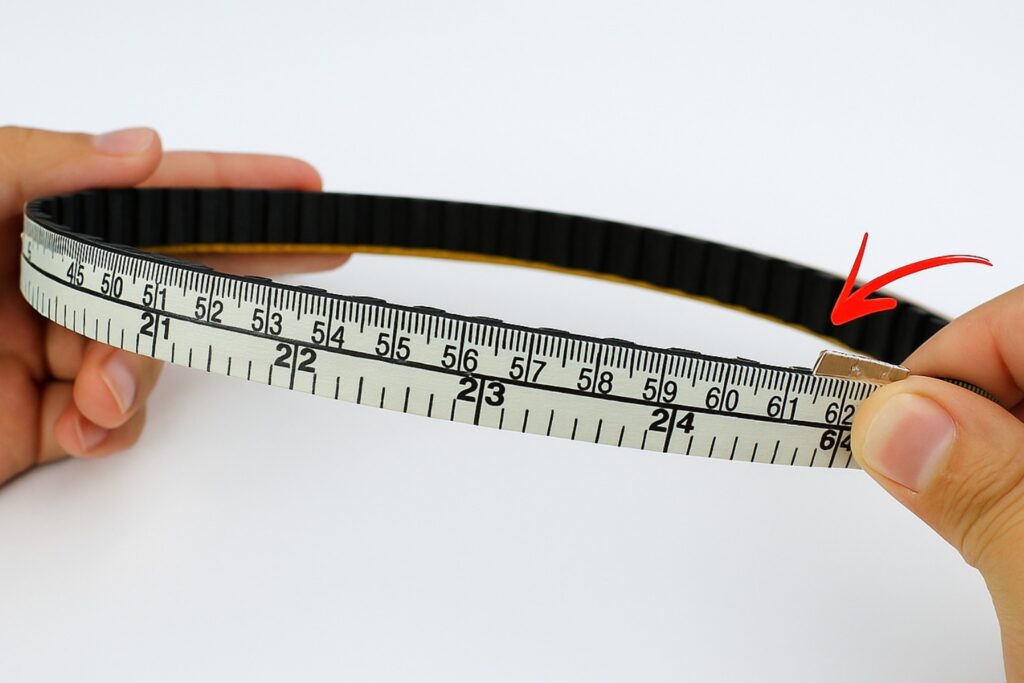

• Com uma fita métrica, meça a circunferência da correia pela parte externa da correia.

• Ou se pode utilizar um cordão pela capa externa em todo perímetro da correia. Depois tirar a medida utilizando fita métrica

• Consulte a tabela do fabricante para confirmar o tamanho correto.

Estado das polias

• Sem rachaduras, ferrugem ou desgaste.

• Use medidor de canal de polia e compare com os parâmetros do fabricante.

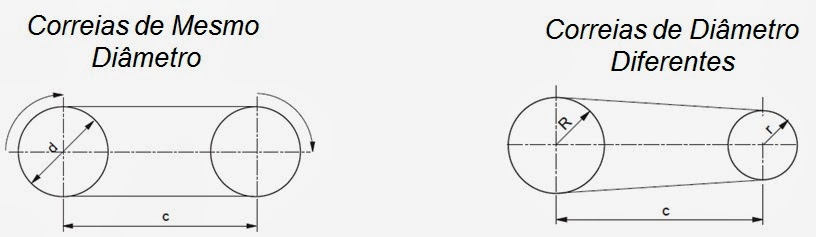

Espaçamento entre eixos

• Deve estar compatível com o projeto da máquina.

Procedimentos de Montagem

1. Inspeção Inicial

• Desligue e bloqueie o motor.

• Limpe bem as polias e a área de montagem.

• Certifique-se de que as polias estejam em bom estado.

2. Instalação da Correia

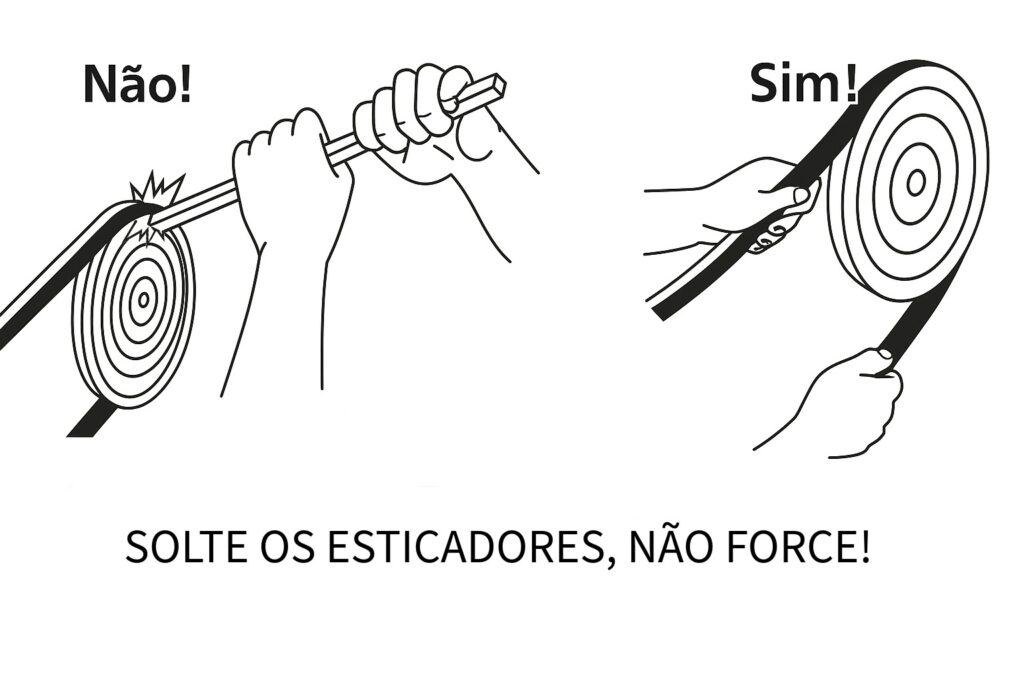

• Coloque a correia nas polias manualmente, sem uso de ferramentas cortantes.

• Ajuste manualmente e verifique se está corretamente assentada nas ranhuras de ambas as polias.

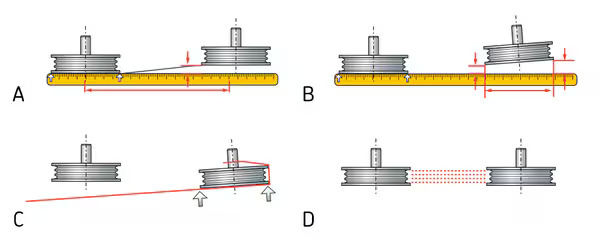

3. Alinhamento das Polias

• Utilize régua metálica ou alinhador a laser.

• O desalinhamento provoca desgaste, ruído e escorregamento.

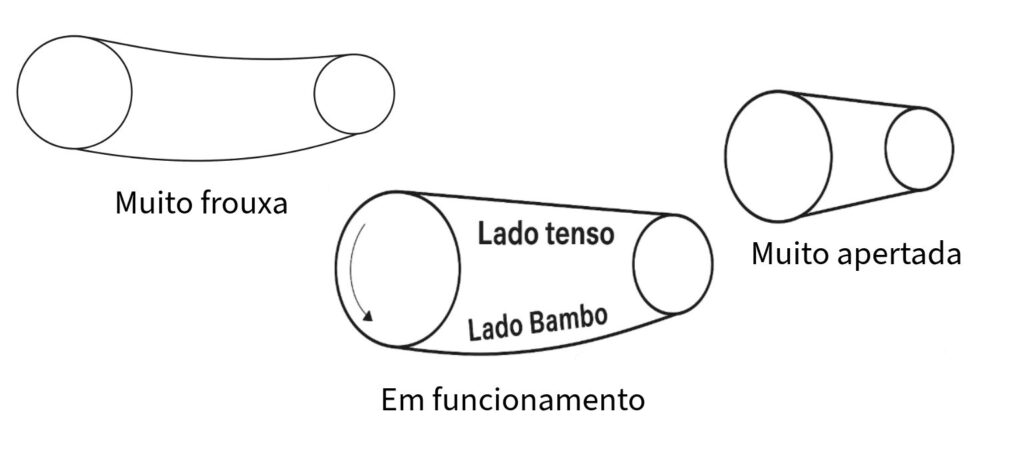

4. Tensionamento da Correia

• Ajuste de acordo com as recomendações do fabricante.

• Se possível, utilize medidores de tensão.

• Evite esticar em excesso para não danificar rolamentos.

5. Pré-Carga e Ajustes Finais

• Acione o sistema por 5 a 10 minutos.

• Desligue, verifique novamente o alinhamento e a tensão.

• Reajuste se necessário.

Cuidados e Manutenção

• Evite contato da correia com óleo, graxa ou produtos químicos.

• Proteja contra calor excessivo e respingos.

• Faça inspeções visuais periódicas para identificar desgaste.

• Troque sempre todas as correias simultaneamente em sistemas com múltiplas correias.

Problemas Mais Comuns e Como Solucionar

Mesmo com montagem correta, as correias podem apresentar falhas. Veja os problemas mais frequentes, suas causas e como resolver:

• Alongamento excessivo ou correias muito longas → polias gastas, tensão excessiva, correia incorreta, sistema inadequado ou esticador curto. Solução: tensionar corretamente, trocar polias e verificar modelo da correia.

• Correias chiando → carga momentaneamente excessiva ou tensão inadequada. Solução: ajustar a tensão.

• Correias virando na polia → polias desalinhadas ou gastas, vibração excessiva, tensão incorreta. Solução: alinhar sistema, trocar polias e corrigir tensão.

• Correias rompidas → sobrecarga momentânea ou material estranho. Solução: proteger correias, instalar corretamente e operar dentro do limite.

• Correia derrapando → tensão insuficiente ou polia presa. Solução: tensionar adequadamente, verificar comprimento e remover obstruções.

• Cortes laterais → polias fora de norma, contato com estruturas ou força contra a polia. Solução: redimensionar sistema, instalar corretamente e eliminar interferências.

• Endurecimento e rachaduras prematuras → ambiente com alta temperatura. Solução: providenciar ventilação adequada.

• Envelope gasto prematuramente → canais das polias gastos/danificados ou sujeira. Solução: trocar polias, limpar sistema, proteger e alinhar.

• Intempéries → exposição ao tempo. Solução: proteger o sistema e trocar correias.

• Jogo de correias desigual → polias gastas, comprimentos diferentes, mistura de novas e usadas ou de marcas distintas. Solução: usar correias novas, iguais e do mesmo fabricante.

• Separação de componentes → polias fora de norma, polias gastas ou tensão excessiva. Solução: instalar corretamente, redimensionar sistema e trocar polias.

• Vibração excessiva → tensão insuficiente, correias danificadas ou polias desalinhadas. Solução: alinhar sistema, ajustar tensão e trocar correias/polias.

Este manual é apenas uma diretriz geral e deve ser adaptado conforme as especificações da máquina
ou projeto. Sempre consulte a tabela do fabricante para identificar a causa e aplicar a correção adequada.
